2026年8月，马斯克旗下的 Tesla 和 SpaceX 正式确认，将在美国得克萨斯州 Grimes County 建设一座名为 Terafab 的超级半导体制造基地。
按照目前公布的方案，Terafab 第一阶段投资约168亿美元，计划创造3000个长期岗位；整个园区的制造空间将超过1亿平方英尺，约合929万平方米。如果后续四个阶段全部建成，总投资可能达到1190亿美元。
马斯克把它称为“史上最宏大的芯片制造工程”，甚至宣称它将成为“地球上最大、最有价值的建筑”。
但如果只把 Terafab 理解成一座特别大的芯片工厂，就低估了马斯克真正想做的事情。
他试图建立的，是一套从芯片设计、晶圆制造、内存、先进封装，一直延伸到自动驾驶汽车、人形机器人和太空AI数据中心的完整计算工业体系。
Terafab是什么？

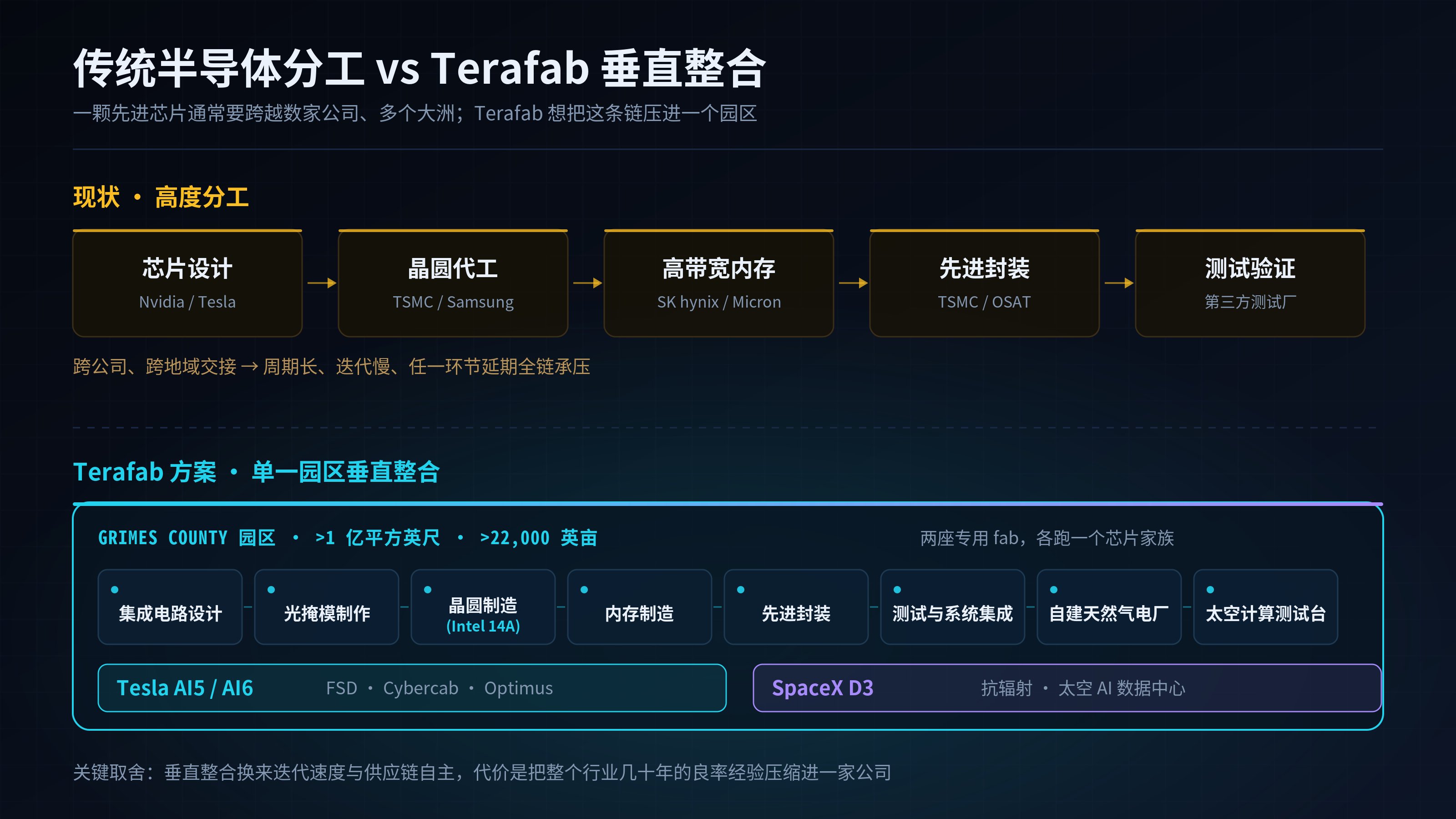

“Fab”是半导体晶圆制造厂的简称。在传统半导体行业中，一颗先进芯片往往需要经过多个高度专业化的企业。
芯片公司负责设计，晶圆代工厂负责生产，内存厂商提供HBM或DRAM，封装企业把不同芯片组合起来，最后再由测试厂商完成验证。
例如，Nvidia主要设计AI芯片，TSMC负责晶圆制造，SK海力士和Micron提供高带宽内存，先进封装则可能由TSMC或其他合作伙伴完成。
马斯克希望打破这种高度分工的模式。
根据公开申请文件，Terafab计划把以下环节集中在一个大型园区中：
- 芯片设计；
- 光掩模制作；
- 先进逻辑芯片制造；
- 内存制造；
- 先进封装与测试；
- 系统级集成；
- 自建电力、供水和污水处理系统；
- 面向太空计算设备的测试设施。
这使Terafab更像一个高度垂直整合的“计算硬件制造城市”，而不只是传统意义上的晶圆厂。
Terafab的正式生产基地将位于Grimes County的Gibbons Creek Reservoir附近。这里曾经是一座燃煤电厂所在地，拥有大面积土地、水库、输电设施和能源基础条件。
与此同时，Tesla已经在奥斯汀Giga Texas北部园区开工建设一座规模较小的研发晶圆厂。它预计投资约30亿美元，每月只能生产数千片晶圆，主要任务不是追求产量，而是帮助Tesla和SpaceX快速试验新芯片。
这座研发厂负责“设计—制造—测试—修改”的快速循环，Grimes County的Terafab则承担未来的大规模生产。
为什么马斯克一定要自己造芯片？
Terafab背后的核心判断是：马斯克认为未来的芯片供应量远远无法满足他的需求。
Tesla正在同时推进三个高度依赖AI计算的业务：
- 无人监督自动驾驶和Cybercab；
- Optimus人形机器人；
- 用于训练和运行AI模型的计算基础设施。
SpaceX和xAI则有更激进的计划：把大量AI计算设备送入太空，利用轨道太阳能供电，通过Starlink通信网络连接，最终形成太空数据中心。
在马斯克的设想中，未来可能有数亿甚至十亿台Optimus机器人，大量完全自动驾驶汽车，以及由成千上万颗计算卫星组成的轨道AI网络。每一个机器人、汽车和计算卫星都需要专用AI芯片。
马斯克认为，即使TSMC、Samsung、Micron等现有供应商按照最乐观的速度扩产，也无法提供他预期需要的芯片数量。
他在发布Terafab时给出的结论非常直接：
要么我们建设Terafab，要么我们就没有足够的芯片。
因此，Terafab首先是一项供应链安全工程。
Tesla曾经通过自建电池工厂、开发4680电池、建设锂精炼厂来降低对外部电池供应链的依赖；SpaceX通过自研火箭发动机、卫星、通信终端和发射系统实现垂直整合。现在，马斯克准备把同样的方法应用到半导体领域。
Terafab准备生产什么芯片？
目前官方已经展示了三类核心产品。
第一类是 Tesla AI5，主要用于FSD、Cybercab和Optimus。它将在车辆和机器人本地运行神经网络，属于强调性能、功耗和成本平衡的边缘推理芯片。
第二类是 Tesla AI6。从官方定位看，它将进一步面向大规模Optimus机器人，并可能承担更强的训练或推理任务。
第三类是SpaceX的 D3芯片，用于太空AI计算设备。它需要适应辐射、温度变化、散热条件和真空环境，与普通地面数据中心芯片存在明显差异。
马斯克曾表示，Terafab在技术上可能由两条高度专用的制造体系组成：一条生产Tesla汽车和机器人芯片，另一条生产SpaceX太空计算芯片。每条生产线在同一时期主要围绕一种核心设计优化，以简化工艺流程、提高自动化水平。
2026年8月，马斯克进一步估计，Terafab最终约25%的计算硬件产出将服务于Tesla Optimus，另外75%将用于SpaceX的AI航天器。
这说明在马斯克的长期规划中，Terafab最大的客户可能不是Tesla汽车，而是太空AI基础设施。

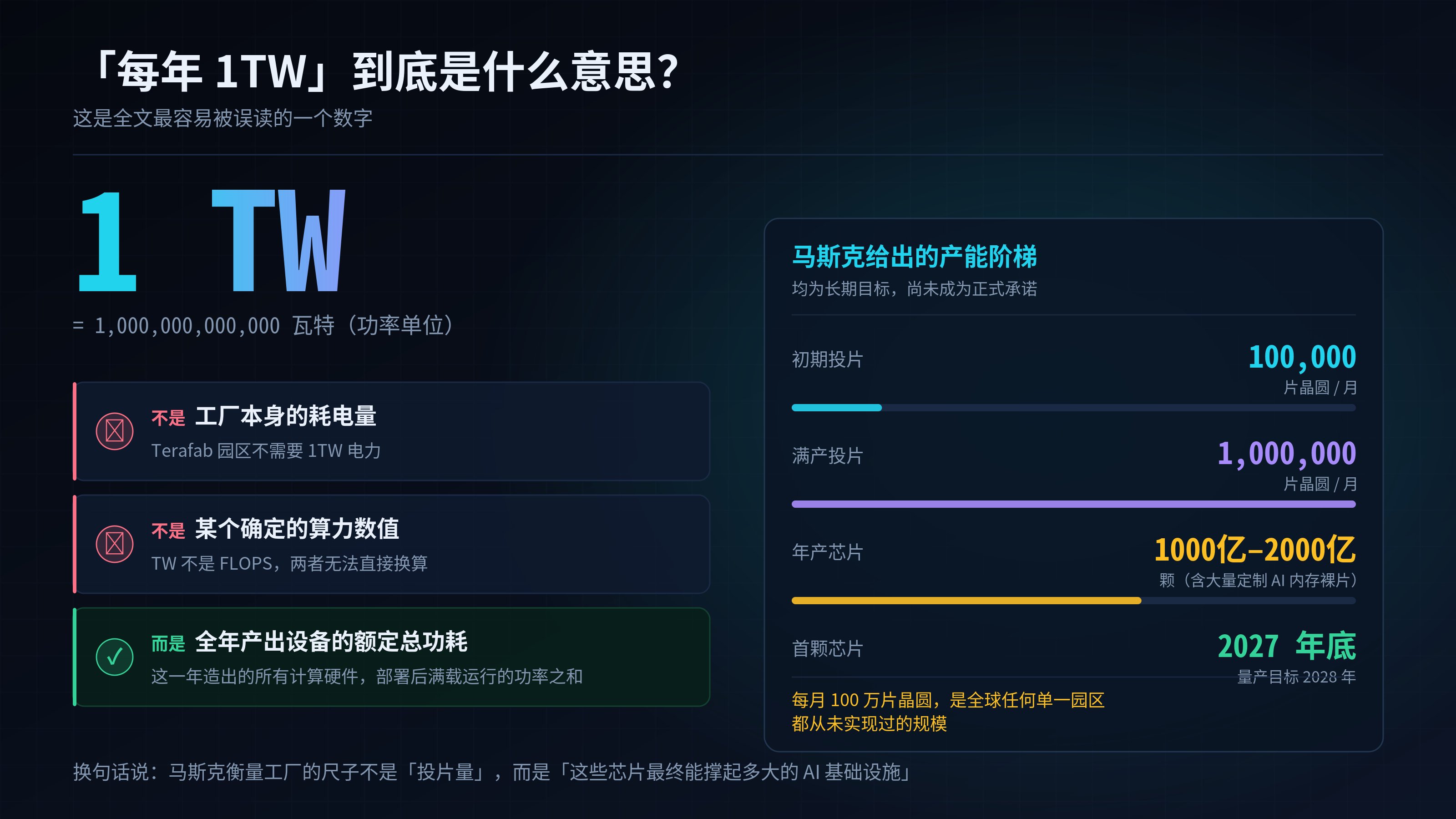

“每年1TW算力”是什么意思？
Terafab最引人注目的目标，是每年生产超过 1TW的计算硬件。
这个说法很容易被误解。TW是功率单位，不是计算性能单位。它并不是说Terafab工厂本身需要消耗1TW电力，也不是说其算力等于某个确定的FLOPS数值。
更合理的解释是：Terafab每年生产的全部计算设备，在部署并满负荷运行时，合计额定功耗可以达到1TW。
换句话说，马斯克使用的不是传统晶圆厂常见的“每月投片量”，而是这些芯片最终能够支持多大规模的AI基础设施。
他还提出过更具体但尚未成为正式承诺的长期指标：
- 初步达到每月10万片晶圆；
- 最终扩大到每月100万片晶圆；
- 每年生产1000亿至2000亿颗逻辑和内存芯片。
这些数字可能包含大量内存裸片、控制芯片和其他小型器件，不能理解成每年生产上千亿颗类似Nvidia GPU的大型AI处理器。
即便如此，每月100万片晶圆仍然是全球半导体行业从未在单一园区实现过的规模。
Intel和ASML为什么重要？
Tesla和SpaceX擅长芯片设计和复杂硬件工程，但它们没有运营先进制程晶圆厂的经验。为了弥补这个缺口，马斯克找到了Intel。
Intel于2026年4月宣布加入Terafab。马斯克随后表示，大规模Terafab计划采用Intel下一代 14A制程。
Intel可以提供三项关键能力：
- 先进制程技术和制造经验；
- 晶圆厂建设、运营和良率提升能力；
- EMIB、Foveros等先进封装技术。
但双方的具体合作方式还没有完全公开。Intel可能是工艺授权方、制造合作伙伴，也可能承担部分代工和封装工作。目前尚不清楚Intel是否会直接投资Terafab，以及14A工艺能否被转移到SpaceX主导的工厂中。
另一个无法绕开的企业是ASML。
先进芯片需要使用EUV光刻机，而ASML是全球唯一能够供应这类设备的公司。ASML CEO已经确认与马斯克直接讨论过Terafab，并称马斯克对项目“非常认真”。2026年7月，ASML还表示，其2027年至2028年的设备产能规划已经考虑了Terafab的需求。
这说明Terafab已经进入真实的供应链协调阶段，而不是停留在演示文稿里。不过，ASML尚未公布Terafab究竟订购了多少台EUV或High-NA EUV设备。
168亿、550亿和1190亿美元并不矛盾
关于Terafab的投资规模，公开报道中先后出现过168亿、550亿和1190亿美元三个数字。
得州税收申请文件基本解释了这些差异。
第一阶段横跨Anderson-Shiro和Iola两个学区，总投资约168亿美元，建设期预计为2026年至2028年。
第二阶段投资约386亿美元。第一、第二阶段相加约554亿美元，对应早期文件中的“约550亿美元初始阶段投资”。
第三和第四阶段如果继续实施，还将分别投入约386亿和253亿美元。四个阶段全部完成后，总投资约1190亿美元，建设周期可能延续至2036年。
因此，168亿美元是已经正式公布的第一阶段；550亿美元大致是前两个阶段的累计规划；1190亿美元则是全部扩建完成后的潜在规模。
后面的阶段是否建设，将取决于芯片需求、技术进展、融资能力和前期工厂的实际表现。
这已经是一个真实项目了吗？
Terafab早期确实带有明显的马斯克式愿景色彩，但截至2026年8月，它已经获得了多个现实支点：
- Giga Texas研发晶圆厂已经开工；
- Grimes County正式选址已经确认；
- Intel公开加入项目；
- ASML已把潜在设备需求纳入规划；
- 当地两个学区和得州政府的JETI税收协议已经签署生效；
- 第一阶段168亿美元投资和3000个岗位已经正式公布；
- SpaceX已经开始准备当地土建、基础设施和施工工作。
得州向SpaceX提供了3000万美元的绩效型企业基金补助。学校财产税优惠估算总额可能达到16.6亿美元。Grimes County则采用固定付款协议：SpaceX将在35年内向当地支付约7.1亿美元。
不过，这并不意味着1190亿美元已经全部锁定。县级协议中具有较强法律约束力的最低要求，是到2030年投资至少50亿美元，并在2035年前创造至少1800个岗位。
所以更准确的说法是：Terafab第一阶段已进入执行，完整Terafab仍是一项附带条件的长期扩建计划。

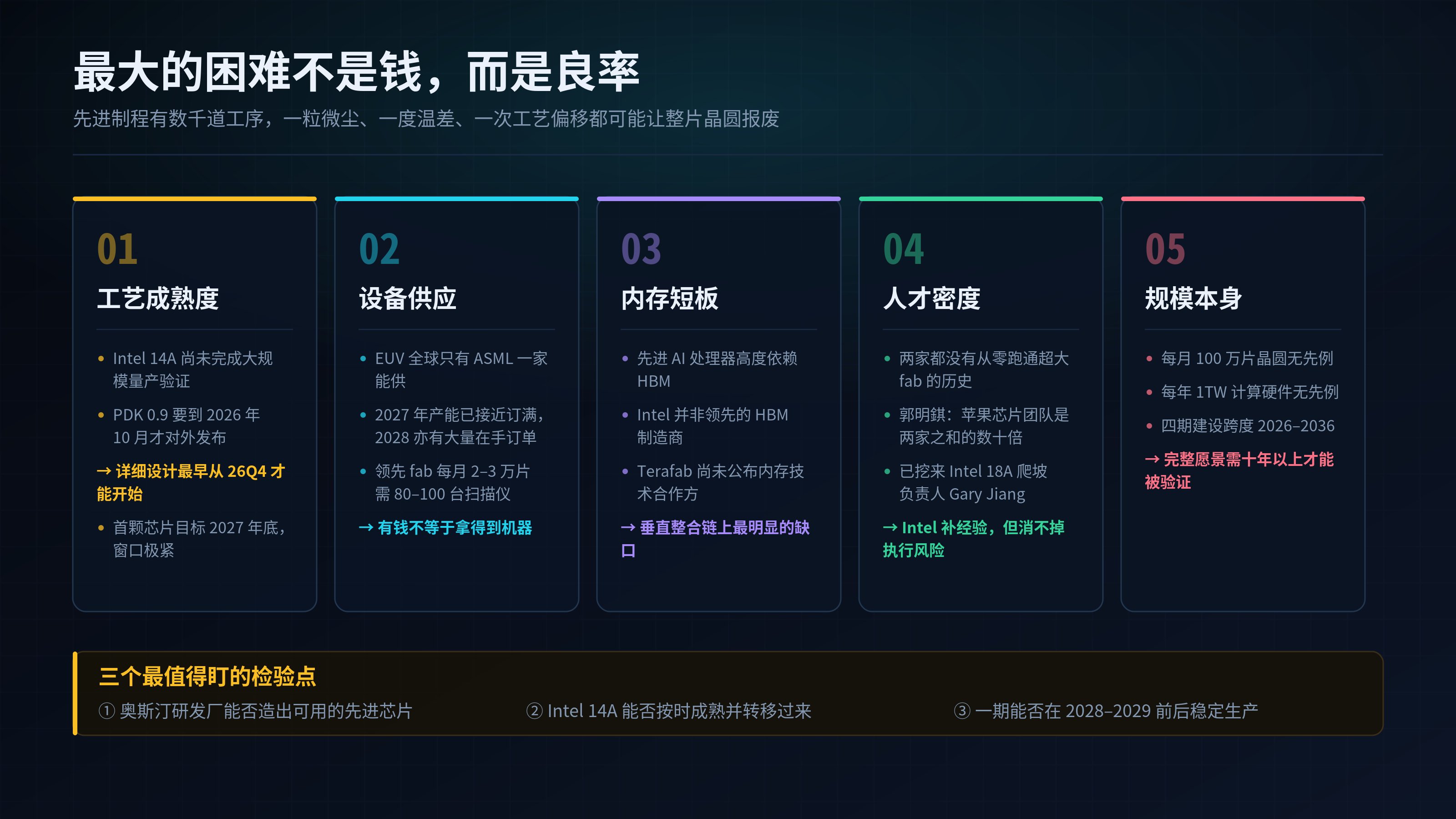

最大的困难不是钱，而是良率
马斯克过去证明了自己能够建设汽车工厂、火箭工厂和大型AI计算集群，但先进半导体制造可能是他遇到过最复杂的工业挑战之一。
一座晶圆厂即使完成建筑和设备安装，也不代表能够稳定生产合格芯片。先进制程包含数千个生产步骤，微小的颗粒、温度变化或工艺偏差都可能导致芯片报废。
Terafab至少面临五项重大挑战。
首先是Intel 14A的成熟度。马斯克选择的是一个尚未完成大规模量产验证的工艺节点。如果14A延期，Terafab也可能被迫延期或调整技术路线。
其次是设备供应。ASML的EUV设备产能有限，2027年产能已接近订满。拥有资金并不意味着能够立即获得足够的光刻机。
第三是内存。先进AI处理器需要HBM等高带宽内存，但Intel并不是领先的HBM制造商。Terafab尚未公布明确的内存技术合作方。
第四是人才。Tesla和SpaceX拥有优秀的芯片设计团队，却没有从零运营超大型先进晶圆厂的历史。Intel可以提供经验，但无法完全消除执行风险。
第五是规模。每月100万片晶圆和每年1TW计算硬件，远远超过普通新建晶圆厂的目标。即使第一阶段成功，完整愿景也可能需要十年以上时间才能验证。
马斯克真正想干什么？
从更大的视角看，Terafab是马斯克产业版图中的“最后一块拼图”。
Tesla掌握汽车、机器人、电池、储能和自动驾驶软件；SpaceX掌握火箭、卫星、通信网络和低成本发射；xAI掌握大模型与AI计算集群。如果再掌握先进芯片制造，马斯克就可以建立一条极少依赖外部企业的完整技术链：
能源 → 芯片 → AI模型 → 机器人和汽车 → 火箭 → 卫星 → 太空数据中心。
对Tesla而言，Terafab可以提供数量巨大、价格更低、围绕自身软件优化的推理芯片，让数亿辆汽车和机器人不必争夺通用GPU产能。
对SpaceX而言，它可以生产适合高温、辐射和真空环境的定制芯片，再用Starship把这些计算设备送入轨道。
对xAI而言，这意味着未来的计算资源不再完全受制于Nvidia、TSMC和地面数据中心的电力供应。
因此，Terafab不是马斯克突然决定进入晶圆代工市场，也不一定以向苹果、AMD等外部客户卖芯片为主要目标。它首先是一座为马斯克自身产品体系服务的专用计算工厂。
一场极其昂贵的工业实验
Terafab体现了马斯克一贯的做事方式：当现有供应链无法满足他的规模目标时，他倾向于直接进入供应链最困难、资本最密集的部分。
这种策略曾经帮助Tesla掌握电池和电驱动技术，也帮助SpaceX大幅降低火箭发射成本。但半导体行业的技术积累、设备体系和良率经验比汽车或火箭制造更加封闭。
如果Terafab成功，它可能帮助Tesla和SpaceX获得其他AI公司很难复制的优势：从芯片设计开始，为自动驾驶、机器人和太空计算进行软硬件协同优化，同时拥有自己的大规模制造能力。
如果项目失败，Tesla和SpaceX则可能面对数百亿美元资本消耗、制程延期、低良率和技术快速落后的风险。
现阶段最值得观察的并不是那座“1亿平方英尺的世界最大建筑”，而是三个更具体的问题：
第一，奥斯汀研发厂能否真正制造出可用的先进芯片；第二，Intel 14A能否按计划成熟并转移到Terafab；第三，Grimes County第一阶段能否在2028年至2029年前后完成设备安装并进入稳定生产。
只有这三个问题得到肯定答案，Terafab才可能从马斯克的宏大愿景，变成AI时代真正的工业基础设施。
从这个意义上说，马斯克想建造的并不只是一座芯片工厂。
他想把芯片、机器人、自动驾驶、人工智能、能源、火箭和太空数据中心连接起来，形成一台前所未有的“计算工业机器”。Terafab，就是这台机器最底层、也可能是最难制造的核心部件。
